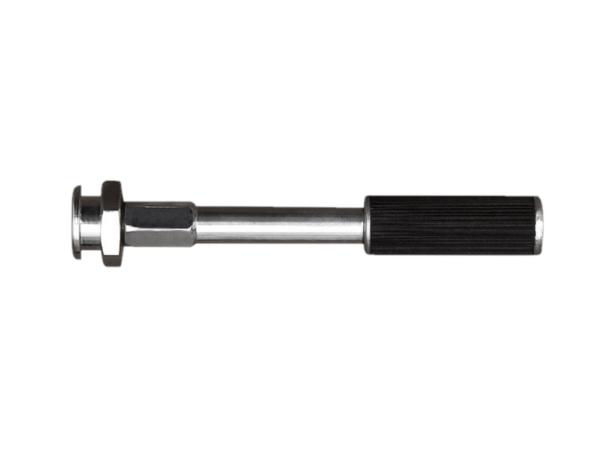

Пакер стальной инъекционный с плоской головкой Ø13-115мм
Пакер стальной инъекционный с плоской головкой Ø13-115мм
Технические характеристики:
- А- 13 мм;
- В- 89 мм;
- С- 9,5 мм;
- Рабочее давление: 250-400 бар.
Техническое описание
Пакер - специальное приспособление, одной из сфер применения которого является инъектирование полимерных материалов при гидроизоляционных работах. В зависимости от задач инъекционные пакеры могут иметь плоскую, цанговую либо кеглевидную головку и быть разного диаметра и длины.По типу крепления различают разжимные и наклеиваемые пакеры. Пакер инъекционный первого типа может крепиться вручную или с помощью гайковерта, пакеры второго типа крепят только вручную. Важное условие применения разжимных пакеров - обеспечение целостности арматуры конструкции в процессе бурения скважин для инъектирования полимеров.
При изготовлении данного приспособления могут быть использованы алюминий, сталь, пластик. Для гидроизоляции оснований железобетонных и бетонных конструкций применяются инъекционные пакеры из стали или алюминия. Рекомендуемое рабочее давление таких пакеров составляет 200-250 бар. Пластиковые пакеры используются при более низких (до 100 бар) давлениях для инъектирования полимерного состава в кирпичную или каменную кладку.
Чтобы предотвратить вытекание инъекционного состава пакер оснащается обратным клапаном.
Монтаж инъекционных пакеров
Перед монтажом пакеров необходимо выполнить подготовительные работы, а именно:
- Бурение шпуров;
- Зачистка шпуров от пыли и грязи.
Пакеры монтируются по обе стороны трещины (технологического шва, деформационного шва, стыков) в шахматном порядке, под углом 45 градусов по отношению к поверхности конструкции. Расстояние между пакерами составляет 10-50 см. в зависимости от пористости основания и технологии производства работ.
Пакер монтируется под углом 45 градусов в заранее пробуренный шпур. Глубина шпура составляет 2/3 толщины поверхности конструкции, шпуры обязательно должны пересекать трещину или шов.
Пакер монтируется под углом 45 градусов в заранее пробуренный шпур. Глубина шпура составляет 2/3 толщины поверхности конструкции, шпуры обязательно должны пересекать трещину или шов.
Далее, пакер необходимо зафиксировать в шпуре. Для этого необходимо затянуть уплотнительное кольцо (верхняя часть пакера) при помощи гаечного ключа.
Отсоединяем инъекционный шланг.
При помощи гаечного ключа производим снятие уплотнительного кольца (верхняя часть пакера) или полностью демонтируем (вынимаем) пакер из шпура.
Шпур заделываем ремонтным составом
